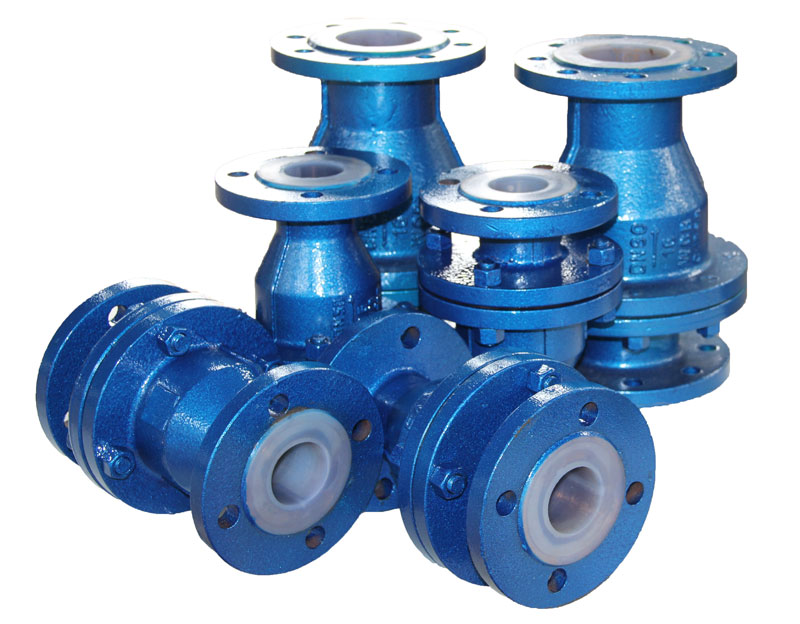

襯氟止回閥(旋啟式)

http://www.sbgtjt.com/uploadfiles/211.149.195.244/webid348/source/201608/147029859391.jpg
  • 聯系我們 :
  • 固話:0523-87481899
    手機:13852635959
  • 分享到:
  • 立即訂購+
    • 襯氟止回閥(旋啟式)


簡介

襯里止回閥只是允許介質向一個方向流動,而且阻止流體倒流,通常這種閥門是自動工作的,在一個方向流動的壓力作用下, 閥瓣打開,流體反方向流動時有流體壓力和閥瓣、PTFE閥球的自重,作用于閥座,從而切斷流動。

連接形式:法蘭式、對夾式

襯里材料:FEP、PFA、GXPO等。


襯氟止回閥相關產品:襯氟電動球閥 氣動襯氟球閥 襯四氟蝶閥  襯氟氣動球閥



技術性能規范

設計標準

HG/T 3704,GB/T 12235

API 60

結構長度

HG/T 3704,GB/T 12221

ASMEB 16.10

法蘭形式尺寸

HG/T 20592,GB/T 9119

ASMEB 16.5,JISB2220

檢驗與試驗

GB/T 13927,JB/T 9092

API 598

公稱壓力(MPa)

1.0

1.6

150Lb

實驗壓力(MPa)

殼體試壓

1.5

1.5

1.5

高圧密封

1.1

1.1

1.1

低壓密封

0.6

0.6

0.6

適用溫度(℃)

PFA:-30-200    FEP:-30-150    GXPO:-10-80

適用介質

鹽酸、硝酸、氫氟酸、液氯、硫酸、王水等強腐蝕性介質




其他信息

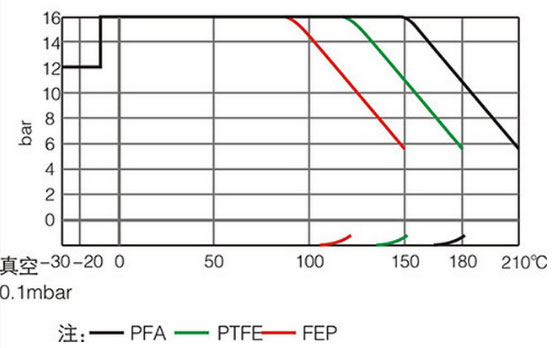

壓力溫度曲線:




結構圖


               H74                H44



連接尺寸表


PN:1.0MPa

DN

L1

L2

D

D1

D2

Z-d

f

b

15

/

130

95

65

45

4-14

2

14

20

/

150

105

75

55

4-14

2

14

25

/

160

115

85

65

4-14

2

14

32

/

180

140

100

78

4-18

3

16

40

/

200

150

110

85

4-18

3

16

50

43

230

165

125

100

4-18

3

16

65

46

290

185

145

120

4-18

3

18

80

46

310

200

160

135

4-18

3

20

100

52

350

220

180

155

8-18

3

20

125

56

400

250

210

185

8-18

3

22

150

56

480

285

240

210

8-23

3

24

200

60

495

340

295

265

8-23

3

26

250

68

550

395

350

320

12-23

4

28

300

78

620

445

400

368

12-23

4

28

350

78

720

505

460

428

16-23

5

28


PN:1.6MPa

DN

L1

L2

D

D1

D2

Z-d

f

b

15

/

130

95

65

45

4-14

2

14

20

/

150

105

75

55

4-14

2

14

25

/

160

115

85

65

4-14

2

14

32

/

180

140

100

78

4-18

3

16

40

/

200

150

110

85

4-18

3

16

50

43

230

165

125

100

4-18

3

16

65

46

290

185

145

120

4-18

3

18

80

46

310

200

160

135

8-18

3

20

100

52

350

220

180

155

8-18

3

20

125

56

400

250

210

185

8-18

3

22

150

56

480

285

240

210

8-23

3

24

200

60

495

340

295

265

12-23

3

26

250

68

550

405

355

320

12-25

4

28

300

78

620

460

410

375

12-25

4

29

350

78

720

520

470

435

16-25

5

34
