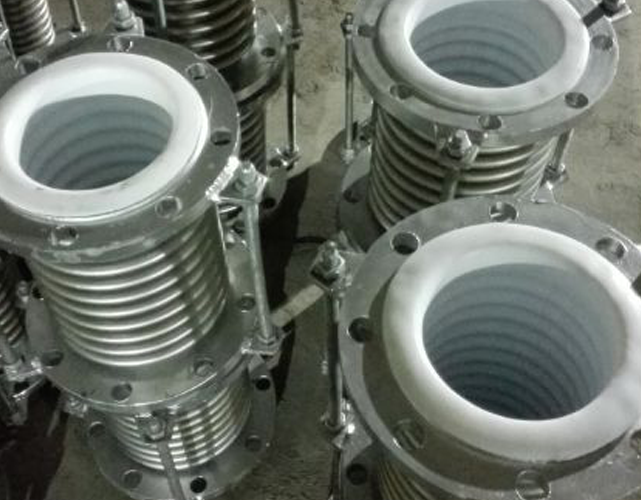

耐真空襯四氟補償器主要性能參數
襯里材料：聚四氟乙烯 PTFE F4
公稱通徑：DN25~1000(mm)
公稱壓力：極限真空
使用溫度：-20~180℃
連接方式：法蘭
制作長度：100~180 (mm)
適用介質：強酸、強堿、強氧化性介質
說明
PTFE波紋管補償器又稱膨脹節，伸縮節，是一種撓性、薄壁、有橫向波紋的具有伸縮功能的器件，它由金屬波紋管與PTFE組成。波紋管補償器的工作原理主要是利用自身的彈性變形功能，補償管道由于熱變形、機械變形和各種機械振動而產生的軸向、角向、側向及其組合位移，補償的作用具有耐壓、密封、耐腐蝕、耐溫度、耐沖擊、減振降噪的功能，起到降低管道變形和提高管道使用壽命的作用。
襯里材料：PTFA、PFA等。
公稱通徑：DN25~DN3000
PTFE補償器性能
◆連接法蘭無特殊要求時，則按HG45-91 PN1.0MPa的標準。
◆大口徑補償器（DN＞300mm時），建議采用耐負壓型。
◆波數通用為3波，若需增加（加長）或非標產品則可以定制。
◆補償器的結構長度、技術參數見表。
材質
法蘭 | A105，SS304，SS316，SS316L |
負壓圈 | SS304+PFA/PTFE |
波紋材質 | PTFE，PFA，EPDM+PTFE，SS304+PTFE，SS316+PTFE |
產品種類
序號 | 型號 | |
名稱 | 代號 | |
1 | 聚四氟乙烯波紋補償器 | FB |
2 | 聚四氟乙烯橡膠復合補償器 | FX |
3 | 聚四氟乙烯網套增強復合補償器 | FG |
4 | 聚四氟乙烯不銹鋼復合補償器 | FXZF |
5 | 金屬補償器 | FJ |
安裝須知
◆安裝前，需將兩法蘭之間三條固定螺桿拿掉，把螺母調到的頂端。當管路熱脹冷縮時，好讓法蘭在螺桿上自由滑動。若轉角
較大時，也可去掉導棒。
◆安裝時，不能將補償器拉伸或壓縮，盡量保持其自由狀態（標準長度）。法蘭要裝正，螺栓要上勻，且要注意保持好PTFE波
紋和翻邊口，以免撞破或戳穿。
 | |||

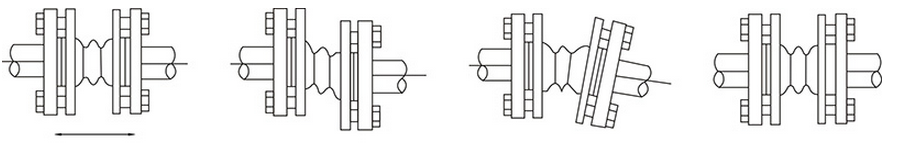

| 橫向補償 | 位移補償 | 角位移 | 減振降噪 |
 | ||

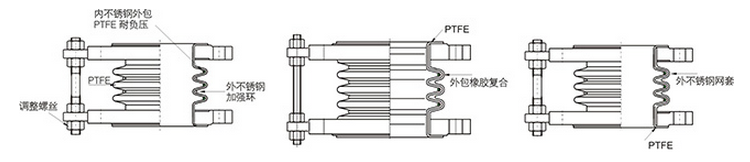

| FB型補償器 | FX型補償器 | FG型補償器 |
襯四氟補償器參數表
HG/T 20592
| DN | NPS | 波數 | 設計長度L | 軸向補償量ΔL | 徑向補償量ΔX | 角向補量Δ∞ | 公稱壓力PN |
25 | 1 | 3 | 100 | ±15 | 8 | 25 | 0.40/-0.09 |
32 | 1 1/4 | 3 | 100 | ±15 | 10 | 25 | 0.40/-0.09 |
40 | 1 1/2 | 3 | 100 | ±18 | 14 | 25 | 0.40/-0.09 |
50 | 2 | 3 | 100 | ±18 | 15 | 25 | 0.40/-0.09 |
65 | 2 1/2 | 3 | 110 | ±20 | 16 | 25 | 0.35/-0.09 |
80 | 3 | 3 | 120 | ±20 | 16 | 25 | 0.35/-0.09 |
100 | 4 | 3 | 120 | ±25 | 17 | 20 | 0.30/-0.09 |
125 | 5 | 3 | 130 | ±27 | 17 | 18 | 0.30/-0.09 |
150 | 6 | 3 | 140 | ±27 | 16 | 15 | 0.30/-0.09 |
200 | 8 | 3 | 150 | ±27 | 15 | 13 | 0.25/-0.09 |
250 | 10 | 3 | 160 | ±27 | 12 | 10 | 0.25/-0.09 |
300 | 12 | 3 | 170 | ±27 | 8 | 5.5 | 0.25/-0.09 |
350 | 14 | 3 | 180 | ±27 | 8 | 4.5 | 0.25/-0.09 |
400 | 16 | 3 | 200 | ±30 | 8 | 4 | 0.15/-0.09 |
450 | 18 | 3 | 200 | ±30 | 8 | 3.5 | 0.15/-0.09 |
500 | 20 | 3 | 220 | ±30 | 8 | 3 | 0.15/-0.09 |
600 | 24 | 3 | 240 | ±30 | 8 | 2.9 | 0.15/-0.09 |
700 | 28 | 3 | 280 | ±30 | 7 | 2.7 | 0.15/-0.09 |
800 | 32 | 3 | 280 | ±30 | 7 | 2.6 | 0.15/-0.09 |
900 | 36 | 3 | 300 | ±30 | 7 | 2.5 | 0.15/-0.09 |
1000 | 40 | 3 | 300 | ±30 | 7 | 2.4 | 0.1/-0.08 |
1200 | 48 | 3 | 320 | ±30 | 5 | 2.4 | 0.08/-0.08 |
1400 | 56 | 3 | 320 | ±37 | 7 | 2.4 | 0.06/-0.08 |
1600 | 64 | 3 | 360 | ±40 | 7 | 2.3 | 0.06/-0.08 |
1800 | 72 | 3 | 360 | ±40 | 7 | 2.2 | 0.03/-0.08 |
2000 | 80 | 3 | 380 | ±40 | 7 | 2.1 | 0.03/-0.08 |
2200 | 88 | 3 | 380 | ±40 | 7 | 2 | 0.03/-0.07 |
